糾偏傳感器作為工業自動化生產線的核心檢測元件，承擔著實時監測并糾正物料位置偏差的關鍵職能。其技術分類體系復雜，單從檢測原理角度，將市面上常見的糾偏傳感器進行分類：
1.技術原理
基于法拉第電磁感應定律，通過發射線圈生成交變磁場，當被測金屬卷材發生橫向位移時，磁場分布產生可測量的畸變，接收線圈將磁場強度變化轉換為電信號輸出。
2.核心特性
非接觸式檢測機制避免物理接觸損傷
穿透性檢測能力適用于導電材料內部缺陷監測
抗電磁干擾設計保障復雜工況穩定性
3.行業應用
在金屬卷材加工領域，該類型傳感器可穿透金屬氧化層直接監測基材位置，廣泛應用于鋼鐵冷軋、鋁板帶精整等場景，有效解決高速生產線上的實時糾偏需求。
電磁式糾偏傳感器
二、光電式糾偏傳感器：光學檢測的精度標桿
1.技術原理
依托光電效應實現光信號轉換，通過發射端投射特定波長光束，接收端檢測卷材邊緣遮擋或反射引起的光強變化，經光電轉換器件生成位置偏差信號。
2.核心特性
微米級檢測精度滿足精密制造要求
快速響應特性適配高速生產線節拍
多光譜兼容性適配不同材質表面特性
3.行業應用
金屬卷材表面處理工藝中，光電傳感器可精準識別鍍層金屬邊緣位置，同步兼容紙張、塑料等非金屬材料檢測，成為印刷包裝、紡織印染行業的標準配置。
光電式糾偏傳感器
1.技術原理
采用電荷耦合器件構建高分辨率成像系統，通過工業相機采集卷材表面圖像，運用亞像素級圖像處理算法提取邊緣特征，實現位置偏差的數字化計算。
2.核心特性
可視化監控功能支持生產過程追溯
動態目標跟蹤能力適應復雜運動軌跡
多參數協同檢測提升系統集成度
3.行業應用
在金屬卷材精密加工領域，CCD傳感器可清晰識別金屬表面的微觀特征，結合機器視覺系統構建閉環控制系統，顯著提升鋰電池極片、集成電路引線框架等高精度產品的制造良率。
CCD糾偏傳感器
四、電容式糾偏傳感器：介質檢測的創新實踐
1.技術原理
基于平行板電容器原理，通過測量傳感器電極與被測卷材間電容值變化確定位置偏差，電容變化量與介質介電常數及極板間距呈函數關系。
2.核心特性
非接觸式檢測避免材料表面損傷
介質適應性廣覆蓋導電/非導電材料
抗污染設計適配惡劣工業環境
3.行業應用
針對金屬卷材加工場景，電容式傳感器可有效應對油污、粉塵等干擾因素，在金屬板材涂鍍、復合材料加工等領域?qū)崿F(xiàn)穩定的位置檢測，特別適用于電磁敏感材料的精密糾偏控制。

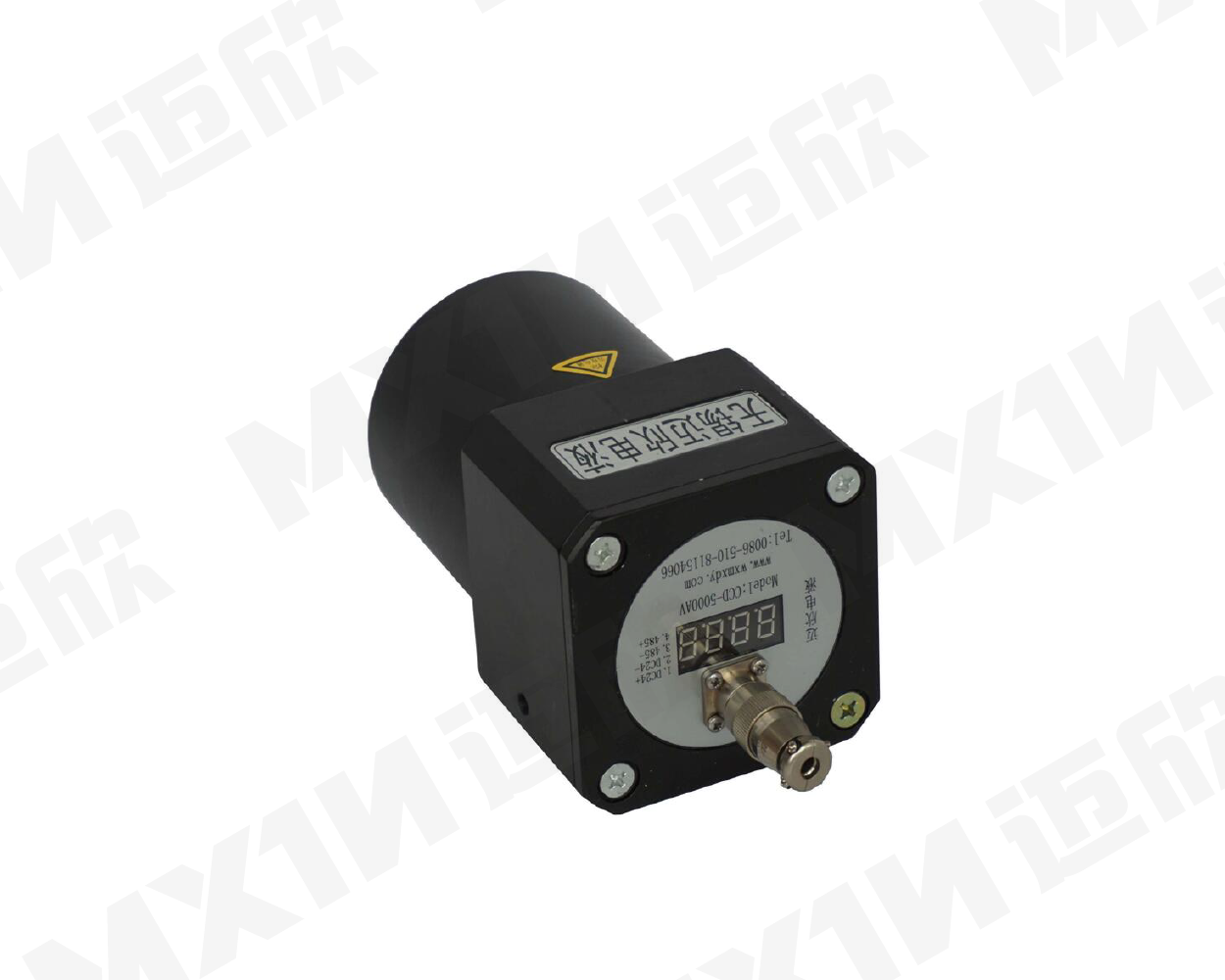

電容式糾偏傳感器
五、超聲波糾偏傳感器：特殊材質檢測方案
1.技術原理
利用壓電效應實現超聲波的發射與接收，通過測量聲波傳播時間或反射強度變化判斷卷材位置，具備穿透不透明介質的能力。
2.核心特性
透明物料檢測能力突破光學限制
環境光免疫特性保障全天候運行
介質溫度補償技術提升測量穩定性
3.行業應用
在薄膜、膠帶等不透氣卷材檢測中具有獨特優勢，可穿透金屬涂層直接監測基材位置，適用于食品包裝、醫用材料等高潔凈度要求的生產場景。
六、激光糾偏傳感器：極限精度的技術代表
1.技術原理
利用激光束的高方向性和單色性，通過三角測量或相位比較法實現微米級精度檢測，結合激光位移傳感器構建三維空間定位系統。
2.核心特性
亞微米級檢測精度引領行業標桿
非接觸式測量避免機械磨損
高速數據采集適配動態過程控制
3.行業應用
在精密電子制造領域，激光傳感器已成為集成電路針腳平齊度檢測、鋰電池極片對齊度控制的核心部件，其非接觸式檢測特性有效保障了金屬卷材的表面質量。
技術選型建議
企業在傳感器選型時應綜合考慮：
被測材料電磁特性與光學特性
生產線速度與精度指標要求
現場環境中的電磁干擾、溫濕度、粉塵等影響因素
控制系統兼容性與擴展需求
通過技術特性與應用場景的精準匹配，可最大化發揮糾偏傳感器的性能優勢，構建高效穩定的自動化生產體系。
